VIS-NIR相机

基于CCD/CMOS/ICCD/EMCCD/EBAPS成像传感器（在可见光和近红外波段（VIS-NIR）具有灵敏度）的VIS-NIR相机，作为独立成像设备或大型多传感器系统的一部分，被广泛应用于许多远距离监控场景中。大多数 VIS-NIR 相机用于日间应用，但越来越多的此类相机被用于实现昼夜监控。无论哪种情况，验证这些相机在从极暗的夜晚到极亮的白天等不同光照条件下的性能都至关重要。如果 VIS-NIR相机在夜间条件下灵敏度过低（图像昏暗、噪点多），或在极亮的白昼条件下动态范围过低（图像过曝、模糊），可能会导致重要任务失败。此外，为确保检测和识别功能，使用能够生成高质量图像的 VIS-NIR相机也至关重要。

对VIS-NIR相机进行测试，对于实施有效的质量控制、改进设计、维护和维修至关重要。对于采用大变焦光学物镜制造的昂贵超远距离摄像机而言，正确的测试尤为重要。

目前，对监控用VIS-NIR相机测试尚未标准化。不过，通常会通过以下参数对这些相机进行表征：分辨率、最小可分辨对比度、 MTF、畸变、视场（FOV）、灵敏度、SNR、等效输入噪声、固定模式噪声、非均匀性、1/f噪声、3D噪声、坏像素数量及坏像素定位、响应函数（响应度、线性度、动态范围、光范围）、色彩保真度。更多详情请参见“教育”栏目。

Inframet 提供三种用于测试 VIS-NIR 相机测试系统：TVT、VINIS 和 VLOF。

TVT测试站是一种可变强度图像投影仪，可将标准靶标的图像投射到待测VIS-NIR相机上。待测相机生成投影图像的复本。通过评估相机生成的图像质量，并测量其重要特性。 TVT系统由以下组件构成：DAL系列校准光源、靶标组、旋转靶轮、可互换的透射式平行光管/反射式平行光管组、PC、图像采集卡、TAS-V软件以及OS载物台。 TVT系统推荐用于测试用于中/长距离监控的VIS-NIR相机。该系统可提供多种版本，针对不同的应用场景（日间、夜间、日夜两用）和不同的摄像机设计进行了优化。

a)

b)

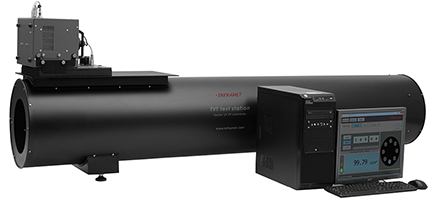

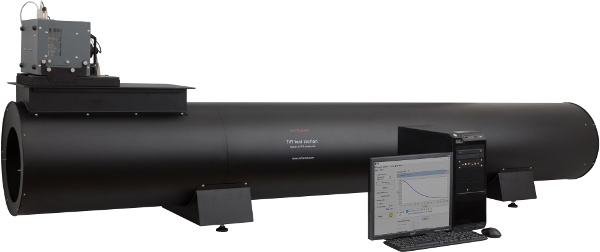

图1. TVT测试系统照片：a)TVT120，b)TVT300

TVT测试站具备一系列技术参数，使其适合国际市场，TVT系统已成为中/长距离VIS-NIR相机制造商、研究团队和终端用户的首选。

VINIS系统可视为TVT系统的简化版本。更准确地说，它是一种经济高效的解决方案，用于测试VIS-NIR相机和SWIR相机。它基于型号为 LS-MAH 的手动卤素灯光源（基础版未校准），这与计算机化校准的 DAL 光源形成对比。靶标需手动插入，而 TVT 系统则通过 MRW-8 旋转靶轮自动更换靶标。 VINIS通常作为不包含电脑和测试软件的图像投影仪交付（如有需要，客户可自行提供这些组件）。与TVT系统相比，这些设计变更使成本大幅降低。同时，LS-MAH光源提供多种版本，可针对不同应用进行优化。

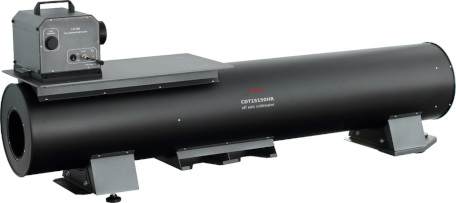

图2. VINIS150测试系统照片

VLOF测量套件是一种移动式可变距离测量系统，可将一组标准靶标的图像直接投射到被测的可见光/近红外（VIS-NIR）相机上。被测相机将生成投射图像的畸变副本。通过评估VIS-NIR相机生成的图像质量，并测量其关键特性。

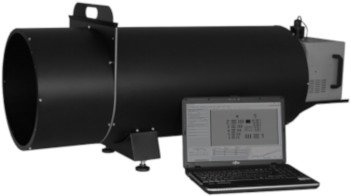

图3. VLOF测试系统照片

了解更多：
