融合图像系统（融合多传感器系统）通过将传统热成像与传统可见光成像进行融合，提供了更强的监控能力。此类融合系统通常通过结合红外热成像仪和传统夜视设备的光学图像，或结合红外热成像仪与数字夜视设备（或VIS-NIR相机）的数字图像来构建。

需要测试设备来检查融合图像系统两个通道的性能参数。然而，最重要的任务是测量两个通道之间的轴对准误差，这是实现两幅图像最佳融合所必需的。关于融合图像系统轴对准的信息主要可通过以下两种方式呈现：

1. 一组对准角度：a) 被测融合图像系统在“仅可见光”和“仅热成像”两种不同工作模式下，其光轴之间的夹角；b) 可见光通道图像相对于热成像通道图像的旋转角度；

2. 热成像通道图像相对于可见光成像通道图像的空间位移二维图（即像素相对于另一通道中相同像素的位移量及位移方向的信息）。

空间位移图可实现更全面的轴对准误差校正，但通常使用对准误差集来优化图像融合。对于前置镜设备，还需要额外测量入射光束轴线与前置镜发出的出射光束轴线之间的夹角（即传播光束的偏转角）。

Inframet提供了一系列用于轴对准校准和融合图像系统测试的系统

1. 用于融合图像系统测试和轴对准测试的FUDIT测试站，

   图1. FUDIT测试系统

2. FCLIP测试站，用于测量融合成像前置镜的对准误差，

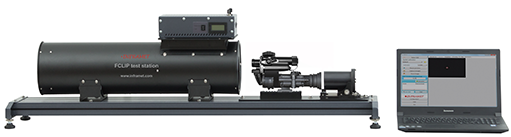

   图 2. FCLIP 轴对准测试站

3. FUT 靶标作为一种低成本解决方案，用于测量待融合图像之间的二维图像位移图。

   图 3. FUT 融合靶标：FUT118、FUT2020（从左至右）
